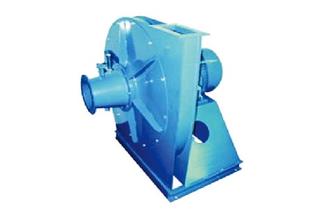

XQI、XQⅡ斜槽高壓離心鼓風機
XQI、XQII型斜槽高壓離心通風機
1. 風機用途
XQI型、XQII型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可用于各種化鐵爐、熔爐、鍛冶爐的鼓風，也適用于輸送空氣及無腐蝕型、不自然、不含有粘性物質的氣體。輸送介質溫度不超過80°，介質中所含的塵土及硬質顆粒不大于150mg/m3。
2.風機形式
1）、XQI型、XQII型風機均為單吸入風機，傳動方式為A式傳動。
2）、XQI型、XQII型風機均可制成順時針旋轉或逆時針旋轉兩種形式，從電動機一端正視，如葉輪按順時針方向旋轉，稱順旋風機，以“順”表示；按逆時針方向旋轉，稱逆旋風機，以“逆”表示。
3）、風機出口位置以機殼出口角度表示。“順”“逆”風機均可制成0°、45°、90°、135°、180°五種角度。
3.結構特點
XQI型、XQII型高壓離心通風機由葉輪、機殼、進風口、機座等組成。
1） 葉輪：葉型按新的高效前向風機理論進行設計。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。
2） 機殼：用普通鋼板焊接正蝸形殼體。
3） 進風口：用普通鋼板焊接成收斂式流線形結構，流動性能好。
4.性能與選擇
XQI型、XQII型風機性能表中的性能參數是按溫度t=20℃，大氣壓力P=101325Pa,氣體密度=1.2Kg/m3狀態下的空氣進行計算的。若使用條件與上述條件不符合，性能參數應按相關參數計算。
XQI型、XQII型風機性能參數表
|
型號 |
機號 |
轉速 r/min |
序號 |
流量 |
全壓 |
所需功率 |
電動機 |
功率 |
|
|
m3/h |
Pa |
KW |
型號 |
KW |
|||||
|
XQ |
4.8A |
2840 |
1 |
232 |
5028 |
0.734 |
Y801-2 |
0.75 |
|
|
2 |
325 |
5269 |
0.923 |
Y802-2 |
1.1 |
||||
|
3 |
418 |
5422 |
1.16 |
Y90S-2 |
1.5 |
||||
|
4 |
511 |
5466 |
1.38 |
Y90S-2 |
1.5 |
||||
|
5 |
604 |
5419 |
1.63 |
Y90S-2 |
2.2 |
||||
|
6 |
697 |
5226 |
1.91 |
Y90S-2 |
2.2 |
||||
|
7 |
790 |
5082 |
2.20 |
Y100L-2 |
3.0 |
||||
|
8 |
883 |
4828 |
2.44 |
Y100L-2 |
3.0 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
XQ |
5.4A |
2840 |
1 |
330 |
6363 |
1.32 |
Y90S-2 |
1.5 |
|
|
2 |
463 |
6669 |
1.66 |
Y90S-2 |
2.2 |
||||
|
3 |
595 |
6862 |
2.09 |
Y90S-2 |
2.2 |
||||
|
4 |
728 |
6918 |
2.49 |
Y90S-2 |
3.0 |
||||
|
5 |
860 |
6858 |
2.94 |
Y100L-2 |
3.0 |
||||
|
6 |
992 |
6690 |
3.44 |
Y112M-2 |
4.0 |
||||
|
7 |
1125 |
6422 |
3.96 |
Y90S-2 |
4.0 |
||||
|
8 |
1257 |
6110 |
4.40 |
Y132S1-2 |
5.5 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
XQ |
4.7A |
2840 |
1 |
585 |
5187 |
1.44 |
Y90S-2 |
1.5 |
|
|
2 |
747 |
5287 |
1.77 |
Y90S-2 |
2.2 |
||||
|
3 |
908 |
5416 |
2.13 |
Y90S-2 |
2.2 |
||||
|
4 |
1069 |
5469 |
2.48 |
Y90S-2 |
3.0 |
||||
|
5 |
1231 |
5416 |
2.85 |
Y90S-2 |
3.0 |
||||
|
6 |
1392 |
5351 |
3.24 |
Y90S-2 |
4.0 |
||||
|
7 |
1554 |
5187 |
3.62 |
Y90S-2 |
4.0 |
||||
|
|
|
|
|
|
|
|
|
|
|
